DTS dorpel montage

Voordat je start met jouw gekozen DTS dorpels, is het belangrijk om rekening te houden met een aantal algemene richtlijnen voor de verwerking. Zorg allereerst voor een opslag uit de zon en waar de dorpels beschermd zijn tegen andere weersinvloeden. Daarnaast bestaat DTS uit een gerecycled kunststof, wat kan gaan werken bij temperatuurschommelingen. Houd hier rekening mee wanneer je de dorpels gaat monteren. Zorg ervoor dat je de DTS dorpels op een vlakke ondergrond opslaat. Als laatste is het handig om te weten dat je DTS op dezelfde manier kunt bewerken als hout. Je kunt dus dezelfde gangbare gereedschappen gebruiken om DTS te bewerken en verwerken als wanneer je hout bewerkt of verwerkt.

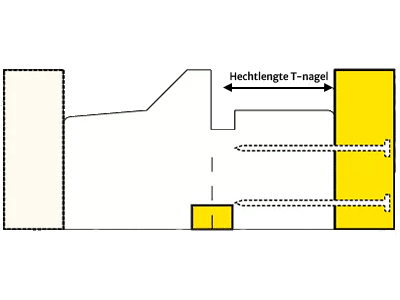

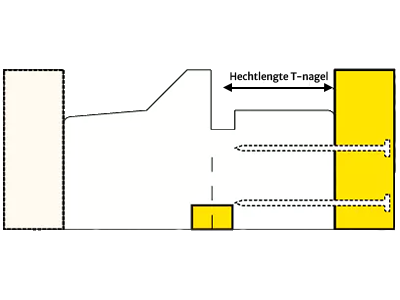

DTS dorpels kunnen uitzetten bij temperatuursverschillen. Om de dorpels op de juiste plek te houden, is het essentieel om rondom het gehele kozijn spouwlatten aan te brengen. Daarnaast dien je de onderdorpel ook volledig te ondersteunen. Wanneer er volgens bouwtechnische redenen of het ontwerp geen ruimte is voor een spouwlat, moet je een reilat gebruiken. We vertellen eerst hoe je de spouwlat aanbrengt. In deze situatie wordt uitgegaan van nieuwbouw. Voorbeelden van spouwlatten zijn:

• Vuren Latten 32x50 Geschaafd
• Vuren Latten 32x63 Geschaafd
• Vuren Latten 32x75 Geschaafd

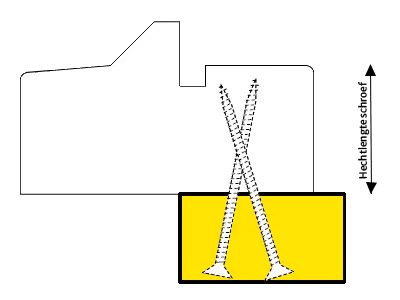

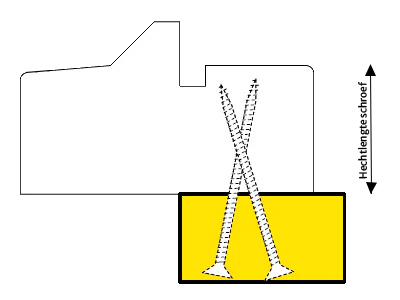

De spouwlatten kun je gewoon vastschroeven. De lengte van de schroef dien je te bepalen aan de hand van de dikte van de spouwlat en de hechtlengte van de schroef. DTS kun je op dezelfde wijze behandelen als hout, vandaar dat voorboren ook niet nodig is. Daarom volstaan houtschroeven voor het bevestigen van spouwlatten aan je DTS dorpel. Zorg ervoor dat je de schroeven schuin tegen elkaar laat indraaien. Gebruik een hart-op-hart afstand van 150 mm voor het vastschroeven van de spouwlat op de dorpel. Let wel op dat de schroeven niet te lang zijn, zodat ze niet door de dagkant en sponning steken. De afbeelding hierboven toont heel duidelijk hoe je de schroeven dient in te draaien en wat wordt bedoeld met de hechtlengte.

DTS dorpels kunnen ook op beton of steen worden gemonteerd. Dit gebeurt veelal bij renovatiewerken. Je hoeft hierbij dus geen rekening te houden met spouw- of reilatten. Het is dan de bedoeling dat de dorpels worden bevestigd op beton door middel van betonkozijnschroeven. Je dient de dorpel en ondergrond eerst voor te boren, waarna je de dorpels gaat bevestigen met de betonkozijnschroeven. Voor het voorboren in de DTS dorpels dien je een houtspiraalboor van 7 mm te gebruiken. Wanneer je gaten gaat voorboren in beton of steen dien je een 6 mm hamerboor te gebruiken.

Bij nieuwbouw worden de dorpels en kozijnen veelal aan elkaar vast gezet in de werkplaats, voordat ze naar de bouwplaats gaan. De neuten dien je op een speciale wijze aan de dorpel vast te zetten. Omdat de neuten al voorzien zijn van de juiste voorgeboorde gaten, is het handig om de neuten bovenop de dorpel te leggen en vanuit daar gaten voor te boren. Plaats de zijneuten aan de zijkanten van de dorpel en zorg dat je gaten voorboort in de onderdorpel met een 14 mm houtspiraalboor. Let er op dat je tijdens alle handelingen waar je gaat boren, dit tapsgewijs doet. Alleen op deze manier kan de krul afbreken en krijg je mooie gaten. Daarna dien je met een platte freesboor 5 mm vanaf de onderkant van de dorpel in te boren. Anders zullen de schroeven vanwege de grote kop niet verzinken in de dorpel, en kun je deze niet bevestigen aan de bouwtechnische ondergrond. Vervolgens is het mogelijk de bijbehorende pluggen vanaf de onderkant van de dorpel door de zijneuten in de kozijnstijlen te slaan. Lijm de plug wel vast met universele houtlijm. Draai vervolgens de schroeven in de pluggen met een inbus en een T40 bitje. Nu het kozijn inclusief onderdorpel compleet is, kun je deze gaan verankeren aan de bouwtechnische ondergrond. Het is als laatste nog belangrijk om met een 10 mm houtspiraalboor gaten vanuit de afwateringsgoot naar de buitenzijde van de dorpel te maken. Op deze manier kan water dat in de afwateringsgoot terecht komt naar de buitenzijde worden afgevoerd. De stippellijn in de afbeelding hieronder laat je heel duidelijk zien waar je deze gaten precies moet boren. Vanaf de pijl is het heel eenvoudig om een recht gat naar de afwateringsgoot te boren.

Binnendraaiende nieuwbouw dorpels hebben verder weinig bewerkingen nodig. Heb je verkeerde gaten voorgeboord of zijn er beschadigingen zichtbaar aan je dorpel? Werk deze dan weg met de DTS opvul stift. Bij buitendraaiende nieuwbouwdorpels is het aanbevolen om te kiezen tussen een slijtdorpel of afdeklat voor de juiste montage. Verder dien je ook op te letten welke zij- en/of tussenneuten je nodig hebt. De tabel hieronder laat je in één oogopslag zien welke neuten je nodig hebt voor welke nieuwbouw dorpel.

Welke neuten heb je nodig voor welke dorpel?

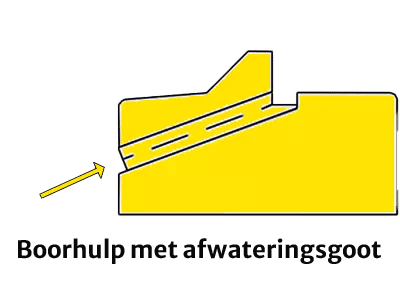

1. Wil je gebruik maken van afwateringsgoten bij binnendraaiende renovatiedorpels? Wij adviseren dan om allereerst gaten voor te boren met een 10 mm houtspiraalboor vanuit de buitenzijde van de dorpel naar de afwateringsgoot. Op deze manier kan water dat zich in de afwateringsgoot bevindt naar buiten lekken.
2. Begin met het plaatsen van de neut op de dorpel. Meet vervolgens de dorpel inclusief de neut op.
3. Neem de maat van de DTS dorpel inclusief neut als vaste maat en zaag de bestaande kozijnstijl op deze vaste maat af.
4. Zorg ervoor dat je de kozijnstijlen haaks afzaagt met bijvoorbeeld een standaard handzaag.
5. Wanneer de kozijnstijlen zijn losgezaagd, is het mogelijk de dorpel te verwijderen.
6. Schuur de onderkanten van de kozijnstijlen goed op en zorg dat je ze grond. Hierdoor voorkom je verdere houtrot van het kozijn.
7. Boor vervolgens een gat in de kozijnstijl van 10 mm met een 10 mm houtspiraalboor.
8. Draai vervolgens de fret in de kozijnstijl met een M10 inbus.
9. Draai de RenoFix koppeling in de fret met de hand.
10. Plaats vervolgens de zijneuten op de dorpel, bovenop de voorgeboorde gaten.
11. Draai vanaf de onderkant van de dorpel de meegeleverde schroeven door de dorpel in de neuten. Zorg ervoor dat de schroefkoppen compleet verzinken in de dorpel en dat de neuten rechtop de dorpel staan.
12. Maak de ondergrond schoon, waarop je de dorpel gaat plaatsen.
13. Plaats de dorpel op de ondergrond en zorg ervoor dat de infrezing van de zijneut precies in de RenoFix koppeling valt welke is bevestigd in de kozijnstijl.
14. In de RenoFix Koppeling zit een inbusbout, die je kunt aandraaien via de infrezing in de zijneut. Gebruik hiervoor een M5 inbus. De zijneut en en de kozijnstijl zullen zich op deze wijze vasttrekken. Dankzij de dichtingsslabbe zorg je hierdoor voor een waterdichte verbinding tusen de kozijnstijlen en onderdorpel.
15. Maak daarna twee voorgeboorde gaten in de dorpel met een houtspiraalboor van 7 mm dik. Wanneer je door de dorpel bent, dien je gaten in het beton voor te boren met een hamerboor van 6 mm dik.
16. Draai betonkozijnschroeven 7,5x92 in de voorgeboorde gaten, zodat de dorpel ook bevestigd is aan de ondergrond.
17. Als laatste dien je de afdekdopjes in de infrezing van de zijneuten te drukken voor een stijlvolle afwerking.
18. Heb je verkeerde gaten in de dorpel voorgeboord of zijn er beschadigingen zichtbaar? Werk deze dan eventueel weg met de DTS opvul stift!
19. Je bent nu klaar om de deur in het kozijn af te hangen en de grond rondom de dorpel af te werken.

Welke neuten heb je nodig voor welke dorpel?

Bekijk onderstaande video om een goed beeld te krijgen hoe je DTS renovatiedorpels monteert. Let wel op, in de video bevestigen ze de dorpel aan de ondergrond door middel van slagpluggen, terwijl hierboven staat dat het met betonkozijnschroeven moet. Beide methodes zijn geschikt.
