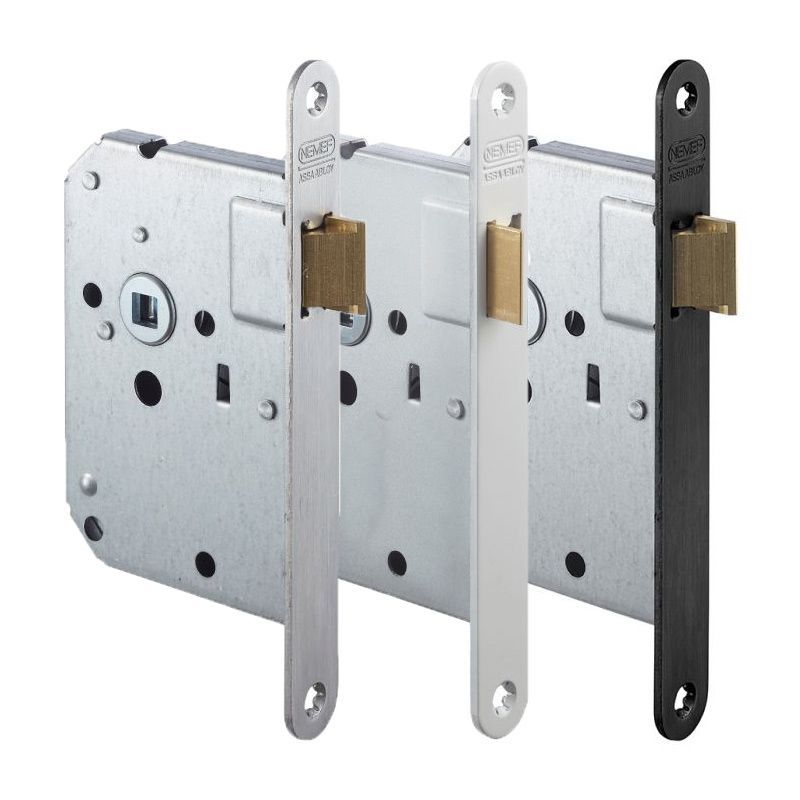

Nemef Loopslot 1255

In de meeste gevallen zal de deur al voorzien zijn van een slotgat, waar het slot probleemloos in past. Mocht dit niet zo zijn, gebruik dan de onderstaande montagehandleiding.

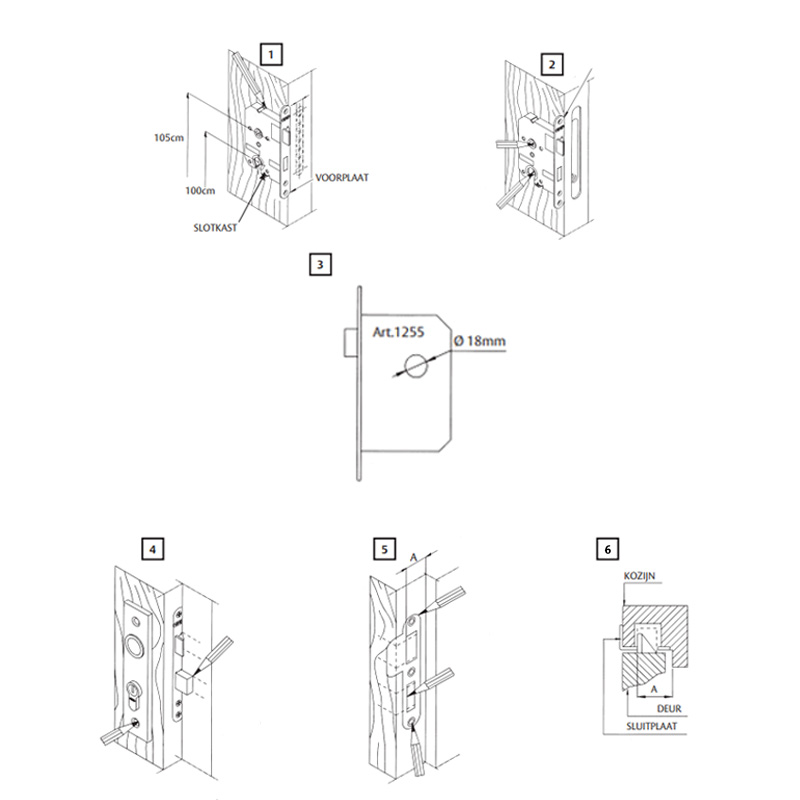

1. Teken de boven- en onderzijde van de slotkast af op hoogte van 105 cm vanaf de onderzijde van de deur. Trek een verticale hartlijn en boor hierop een rij gaten (boormaat 18 mm en 82 mm diep). Haal het hout tussen de geboorde gaten weg zodat het slot moeiteloos in de uitsparing past. (Afbeelding 1)
2. Teken nu de omtrek van de voorplaat af en steek het op 3 mm diepte uit zodat de voorplaat gelijk ligt aan de kopse kant van de deur. (Afbeelding 2)
3. Teken de gaten van de kruk af, door het slot aan de buitenzijde van de deur te houden(Afbeelding 2). Boor vervolgens de gaten van 18 mm voor de deurkruk. (Afbeelding 3) Plaats het slot in de deur en plaats de deurkrukken en het deurbeslag tegen de deur. Teken de gaten van het deurbeslag af. (Afbeelding 4) Verwijder de deurkrukken, het slot en het deurbeslag. Boor vervolgens de gaten voor het deurbeslag. Monteer het slot in de deur, gebruik hiervoor schroeven met een lengte van 25 mm. Bevestig het beslag en de kruk nadat het slot weer is gemonteerd.
4. Montage sluitplaat:
   Teken een nachtschroot of een dagschoot af op het kozijn. Plaats bijgeleverde sluitplaat op juiste hoogte tegen het kozijn, zodat de aanslagzijde dag- of nachtschroot overeenkomt met de achterzijde van het kozijn. (Afbeelding 4)
5. Teken de schroefgaten en de dag- en nachtschootgaten. Teken daarnaast ook de omtrek van de sluitplaat af op het kozijn. (Afbeelding 5)
6. Verwijder de sluitplaat en steek de gaten voor de dag- en nachtschoot uit. De gaten voor de dagschoot kun je het beste 13 mm diep uitsteken en de nachtschoot 17 mm diep. Steek nu de omtrek van de sluitplaat 1,5 mm diep uit. Plaats de sluitplaat en zet deze vast met schroeven van 20 mm. (Afbeelding 6)
